Задание №64783 ЕГЭ по Физике

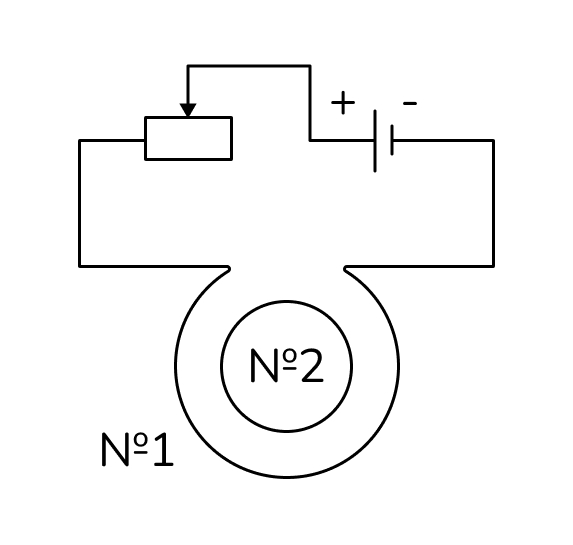

Катушка № 1 включена в электрическую цепь, состоящую из источника постоянного напряжения и реостата. Катушка № 2 помещена внутрь катушки № 1 и замкнута (см. рисунок).
Из приведённого ниже списка выберите все верные утверждения, характеризующие процессы, происходящие в цепи и катушках при перемещении ползунка реостата влево. ЭДС самоиндукции пренебречь.
1) Модуль магнитного потока, созданного катушкой № 1 и пронизывающего катушку № 2, уменьшается.
2) Вектор индукции магнитного поля, созданного катушкой № 2, в центре этой катушки направлен от наблюдателя.
3) Сила тока в катушке № 1 уменьшается.
4) В катушке № 2 индукционный ток направлен против часовой стрелки.
5) Модуль вектора индукции магнитного поля, созданного катушкой № 1 в центре катушки № 2, увеличивается.
Решение:
При передвижении ползунка реостат влево его сопротивление уменьшится, значит сила тока увеличится, согласно закону Ома для полной цепи:
1) Магнитный поток катушки определяется по формуле
так как ток увеличился, значит и магнитный поток увеличился. Неверно.
2) Согласно правилу правой руки, магнитное поле, созданное катушкой №1, направлено к нам. Так как ток вместе с магнитным потоком увеличиваются, значит, согласно с правилом Ленца, магнитное поле катушки №2 направлено в обратную сторону, то есть от наблюдателя. Верно.
3) Сила тока увеличится. Неверно.
4) Так как магнитное поле катушки №2 направлено от наблюдателя, тогда, по правилу правой руки, индукционный ток направлен по часовой стрелке. Неверно.
5) Так как ток через катушку №1 увеличивается, значит увеличивается и магнитное поле. Верно.
Ответ: 25
Источник: Реальные задания (ЕГЭ, ФИПИ, Демидова)
