Задание №55498 ЕГЭ по Физике

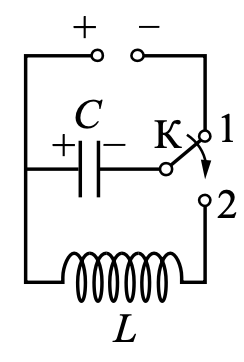

Конденсатор колебательного контура подключён к источнику постоянного напряжения (см. рисунок). В момент t = 0 переключатель К переводят из положения 1 в положение 2.   Графики А и Б представляют изменения физических величин, характеризующих колебания в контуре после этого. T – период колебаний. Установите соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут представлять.

 К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

ГРАФИКИ

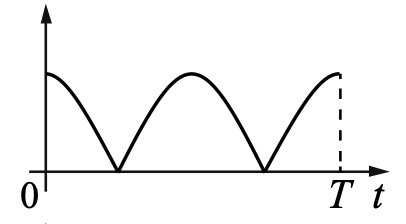

А)

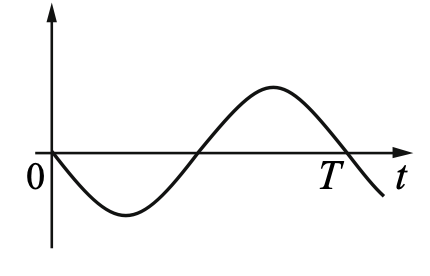

Б)

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
1) сила тока в катушке
2) заряд левой обкладки конденсатора
3)  энергия магнитного поля катушки
4) модуль напряжения на конденсаторе
