Задание №5413 ЕГЭ по Физике

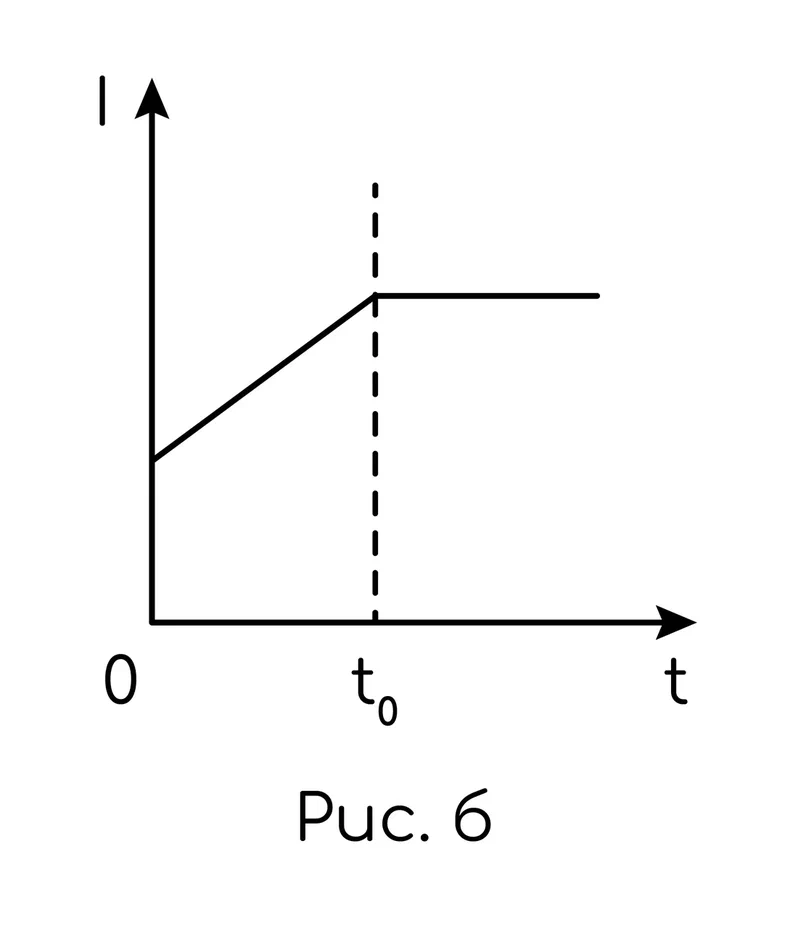

Параллельно катушке индуктивности L с малым активным сопротивлением включена лампа накаливания (см. рисунок а). Яркость свечения лампы прямо пропорциональна напряжению на ней. На рисунке б представлен график зависимости силы тока I в катушке от времени t. Опираясь на законы физики, изобразите график зависимости яркости свечения лампы от времени. Объясните построение графика, указав явления и закономерности, которые Вы при этом использовали.
 |  |  |
Решение:
1) Катушка и лампочка соединены параллельно, поэтому напряжение на лампочке равно напряжению на катушке.
2) По условию активное сопротивление R катушки пренебрежимо мало. Поэтому согласно закону Ома для участка цепи напряжение на нём стремится к нулю. Следовательно, напряжение на катушке равно ЭДС самоиндукции катушки.
3) При t < t0 сила тока в катушке изменяется по линейному закону. ЭДС самоиндукции катушки
Напряжение на лампочке равно ЭДС самоиндукции катушки, а значит, постоянно, и яркость свечения лампочки на этом интервале времени также постоянна.
4) При t > t0 сила тока в катушки постоянна,
и, следовательно, ЭДС самоиндукции катушки и напряжение на лампочке равны нулю. На этом интервале времени лампочка не светит.

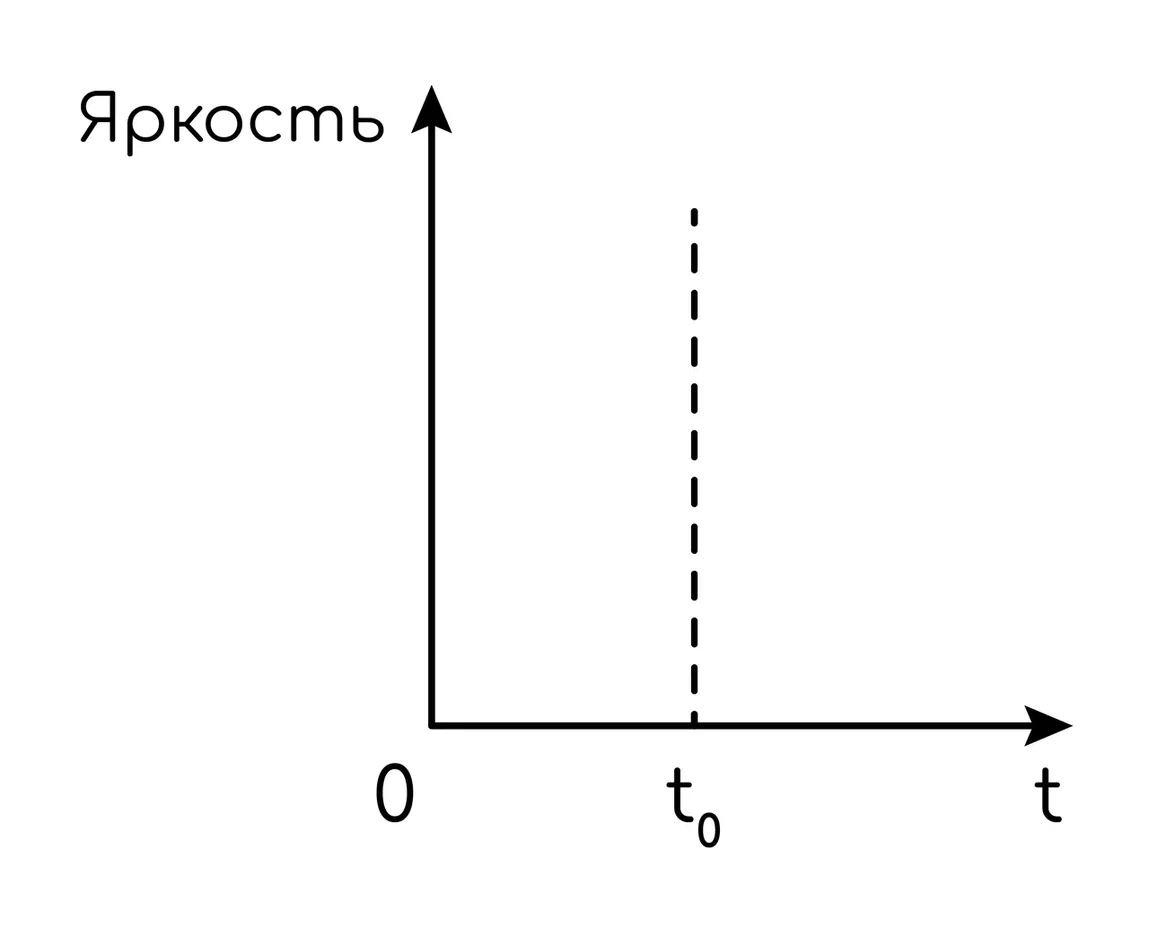

5) График зависимости яркости свечения лампочки от времени приведён на рисунке.
