Задание №39996 ЕГЭ по Физике

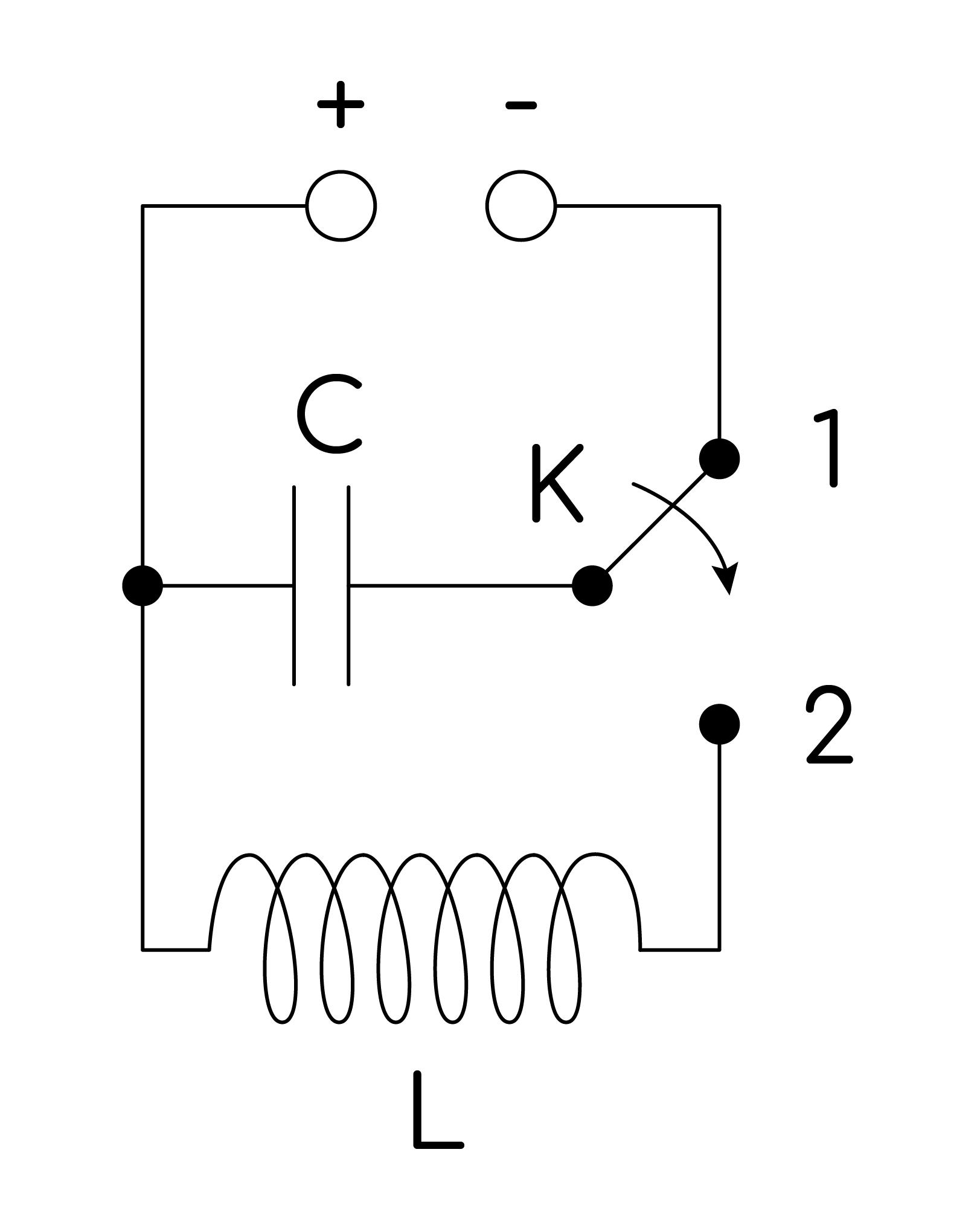

Конденсатор колебательного контура длительное время подключён к источнику постоянного напряжения (см. рис.). В момент t = 0 переключатель К переводят из положения 1 в положение 2. На графиках А и Б представлены изменения физических величин, характеризующих свободные электромагнитные колебания в контуре после этого (T — период колебаний).

Установите соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут представлять.
К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в ответ выбранные цифры.

ГРАФИКИ	ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ

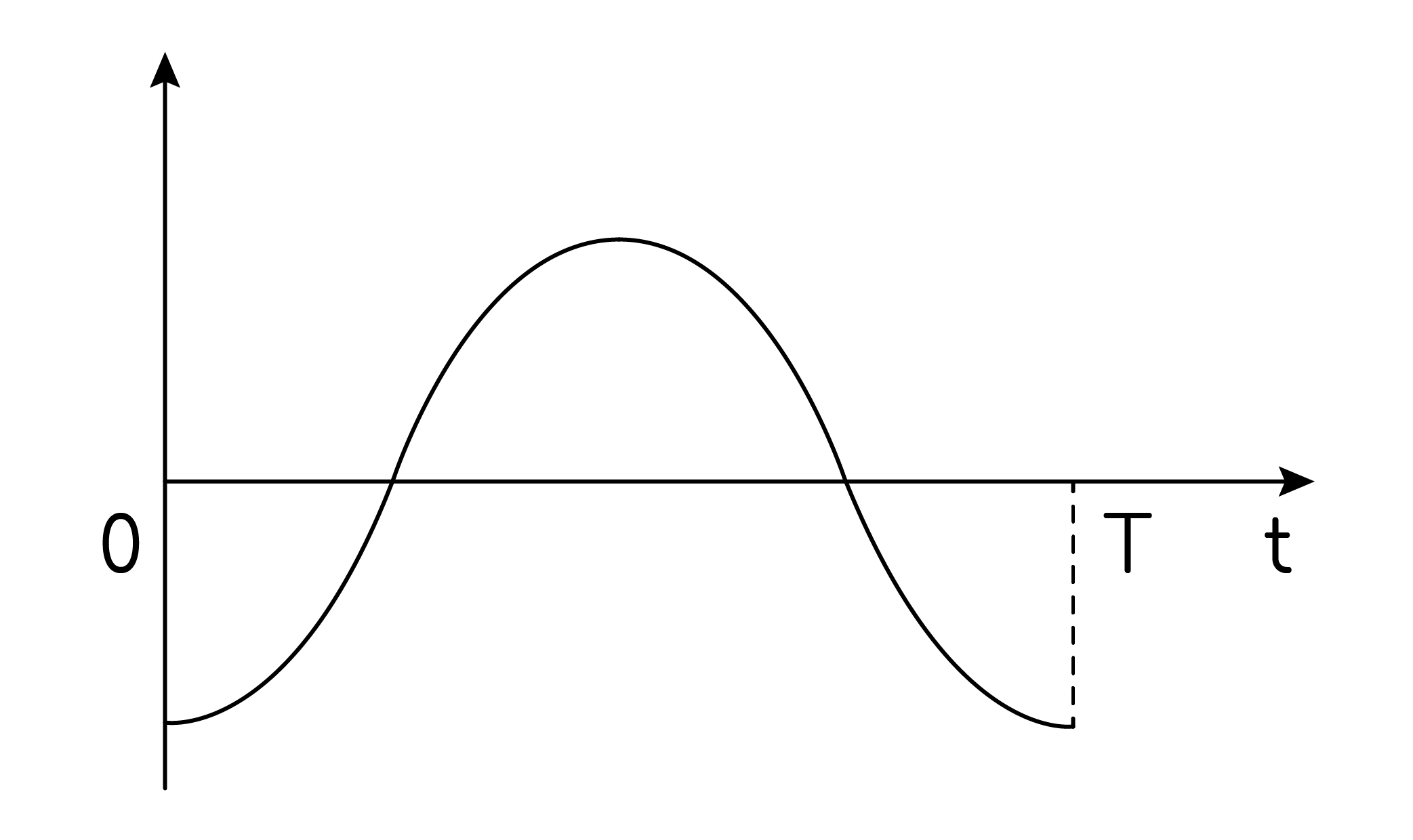

А)	1) заряд правой обкладки конденсатора

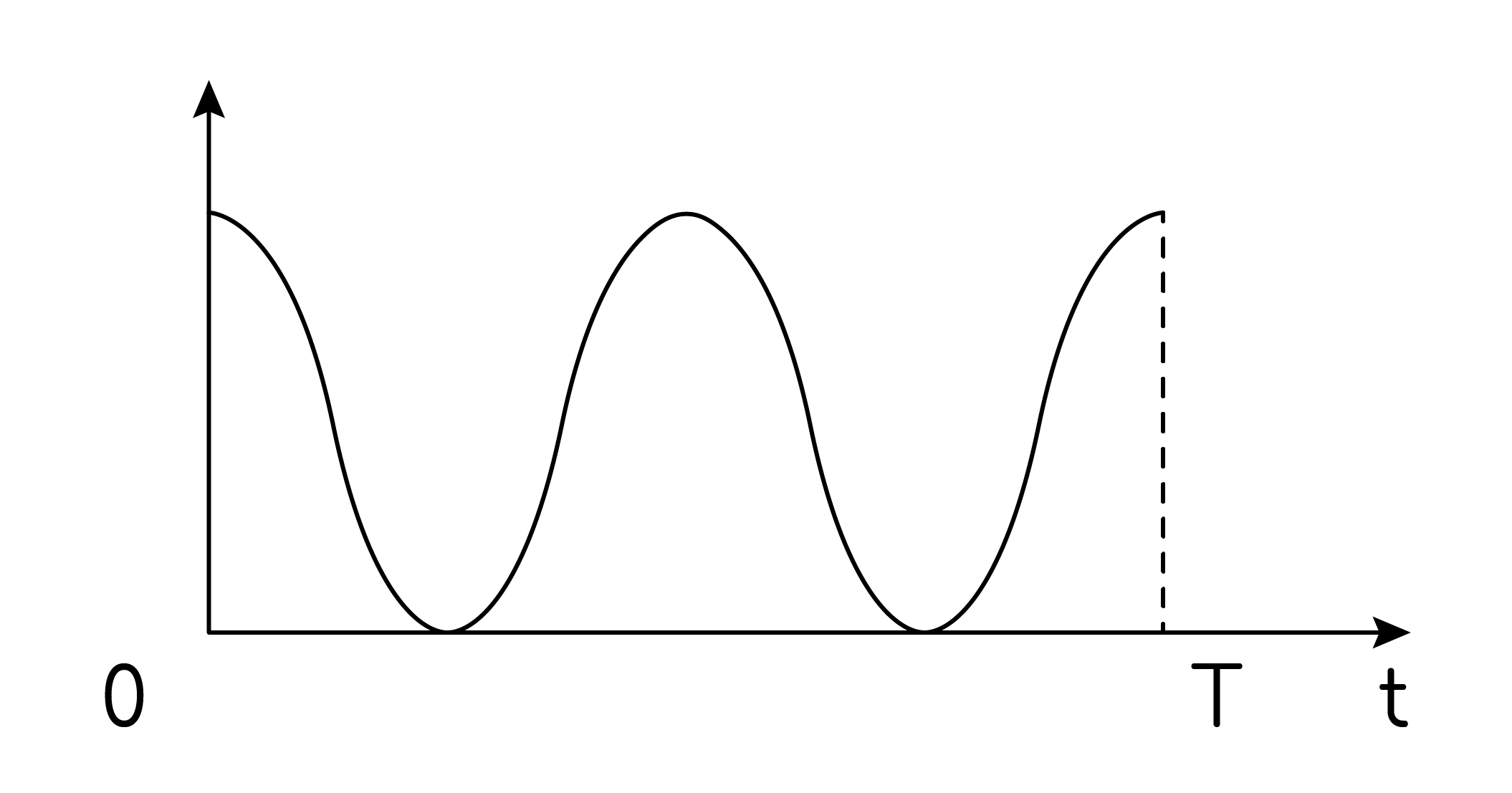

Б)	2) сила тока в катушке
	3) энергия электрического поля конденсатора
	4) энергия магнитного поля катушки
